碳纤维复材加固施工方法

123,123

　　复合材料加固施工顺序乃是参考因外的加固工法、经脸以及因内成功案例之经脸所归纳出的标准，为业界从事复合材料加固施工之重要遵循原则。
　　一准备工程(Engineering)
　　(1)尽可能（maybe)收集结构设计图、竣工圈，规格图，并调查尺寸、配筋，使用材料等资料(Means)，以做为加固设计时的参考资料。
　　(2)评估结构物的损伤和破坏模式(变形、塌陷、龟裂(jūnlìe)、腐触或老化等)，以决定加固的方式方法。
　　(3)施工材料必须有品质（Character)证明(zhèng míng)或检测(检查并测试)报告，来判断材料性能是否合乎加固工程的品质要求。
　　(4)施工材料必须储存于通夙风良好，温度在5-25℃的储藏所。
　　(5)施工遇程必须全程拍照或摄影存档，以做为施工品质优劣的判定依据。
　　二、底层(面层)处理工程
　　(1)使用砂轮机或磨光机将混凝土表面的劣化层(风化、游离石灰、脱模剂、玻璃的砂浆(mortar)、粉刷层或污物等)除去并研磨至出现粗骨材为止。 copyright 123456
　　(2)研磨完俊以毛刷或高压空气枪将粉尘及已松动的物质去除掉，然后以水或丙酮清洗，洗净后要确保其充分干燥且表面要平整无灰尘。
　　(3)若加固施工的部位为具有锐利的尖角时，必须将其磨成圆弧R角以免围束时造成应力集中而降低加固效果，但若加固位置为单面时可不需磨成R角。对方形梁、柱而言使用碳纤维加固时圆弧R角之半径为3公分以上，使用玻璃材质纤维加固时R角的半径为2公分以上。
　　(4)若加固施工标的是属于凹角部位时，则需使用环氧树脂砂浆修整，使其凹面成曲线（Curve）平滑，以利贴片贴覆。
　　三、断面复旧与不平整面修整工程
　　详细观察加固施工结构的断面面层是否有剥落、空隙、蜂窝、腐蚀等不良情况;混凝土(Concrete)的接头、模板的段差是否平整、上面是否有涂料残余的小突出物，若有突出物则需分别做复旧与修整处理。 123456
　　(1)钢筋露出部位需做防锈处理，如损坏成都严重，需采取更换钢筋等措施以确保安全。
　　(2)断面面层上有剥落、孔隙、蜂窝的部位要先研磨筛除掉，然后再使用与混凝土具同强度以上的分子砂浆进行修复，对于大区域凹洞的修补则以无收缩水泥砂浆进行修补。
　　(3)不平整面需以砂轮机磨平，如模板间的段差太大则可使用环氧(Oxygen)树脂砂(Crystrip)浆修整，单修复完工后的高度差要求在1mm以内，或调整成斜坡度
　　1:10以下之斜面。
　　(4)裂缝或打除部分若有漏水情形时，应先以其他适当方法，做防水处理。
　　四、裂缝注入工程
　　结构物若有龟裂现象产生时，视情况以下列方式处理(chǔ lǐ):
　　(1)若裂缝宽度大于5 mm以上时则可以水泥砂浆(mortar)填入，然后抹平结构物表面。
　　(2)若没有办法以水泥砂浆(mortar)填注的地方，则可使用封塞剂先将裂缝处堵住，再以低压树脂注入法将灌注用树脂注入裂缝中，等确认注入材硬化后再将多余封塞剂和凸出物除去，再以补土补平，使表面平坦化，维持断面高程差在1 mm以内。
　　五、混凝土表面加劲材贴附之定位
　　根据设计图画好贴附位置以确保材料的加固效果，贴歪、贴错位置均会影响材料之特性与加固效果。
　　六、底漆工程(Engineering)
　　(1)确认施工环境，混凝土表面会结露或会接触到水的地方不得施工，因为湿气太高会导致树脂与水汽产生作用而干扰了胶化过程(guò chéng)。如果迫于工期或其他因素(factor)不得不　施工时，则:
　　(a)施工现场必须有保温和除湿设备(shèbèi)以降低湿度，确保施工品质。碳纤维生产传统的玻璃纤维相比，杨氏模量是其3倍多；它与凯夫拉纤维相比，杨氏模量是其2倍左右，在有机溶剂、酸、碱中不溶不胀，耐蚀性突出。
　　(b)选用湿润面专用的底漆来施工。
　　(2)施工环境确认后，即可选用适当的底漆材料针对上述之处理后施工面进行底漆施工。施工过程及注意突出点如下:
　　(a)将底漆之主剂和硬化剂依规定的配比秤重，然后置于搅拌槽中以低速电动搅拌器充分且均匀搅拌(低速上下旋转约2一3分钟)，一次的搅拌量为在可使用时间之施工量，超过可使用时间的材料不可再使用(可使用时间依材料使用说明书指示)。 123456
　　(b)施工面以滚筒毛刷含浸底漆均匀涂布，涂布量随施工面的状况不同而异(标准涂布量约0.3 kg/m2)，要斟酌使用，涂布次数依现场状况决定是否涂布第二道，涂布第二道时须等第一道初乾后再进行。
　　(c)底漆之指触乾燥时间约3一12小时。
　　(d)施工现场严禁火源，施工人员铃须使用保护工具(如保护面罩、保护眼镜和塑胶手套等)。
　　七、表面不平整之再修正(较小区域凹洞之补土工作)
　　本工作为在贴月贴附工程前之再修正工作。
　　(1)将补土之主剂和硬化剂依所规定之配比秤重，然后置于搅拌器中搅拌，一次的搅拌量为在可使用时间之施工量，超过可使用时间的材料不可再使用。
　　(2)等底漆乾燥后，将补土材料涂抹于上述之缺陷上，涂抹后的施工面铃须使用适当工具(如刮刀(又称镘刀)、砂轮机、研磨机等)加以修整，使整个施工面平整光滑，断面落差在1mm以内。碳纤维生产传统的玻璃纤维相比，杨氏模量是其3倍多；它与凯夫拉纤维相比，杨氏模量是其2倍左右，在有机溶剂、酸、碱中不溶不胀，耐蚀性突出。 123456
　　8) CFRP加固贴附工程
　　(1)确认施工环境:
　　混凝土(Concrete)表面会结露或会接触到水的地方不得施工，因湿度太高会导致(cause)树脂与水气产生作用而干扰了胶化过程。如果迫于工期或其他因素，不得不施工时，则施工现场必须有保温设施和除湿设备，以确保底漆表面或贴月表面没有水气存在。
　　(2)施工过程与注意要点:

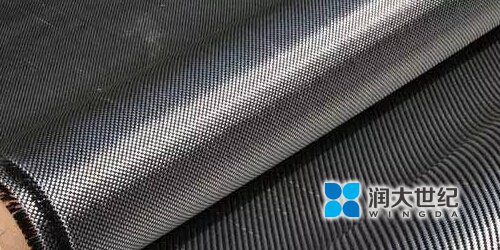

　　(a)涂布接着树脂前，必须先确认底漆状况为指触乾燥。碳纤维配件一种含碳量在95%以上的高强度、高模量纤维的新型纤维材料。它是由片状石墨微晶等有机纤维沿纤维轴向方向堆砌而成，经碳化及石墨化处理而得到的微晶石墨材料。
　　(b)纤维加劲材贴月预先以剪刀或刀片依所设计的尺寸大小裁好，尺寸要正确，栽剪数量只裁当日所需用的数量，且为防止施工的不连续性，在还没黏贴前就须把所有的贴月栽好且标上记号以利黏贴。若裁剪数量过多，在保管时纤维不能有折断或折角之现象发生。若人力许可，可由专人负责栽剪。 123456
　　(c)将环氧(Oxygen)树脂的主剂和硬化剂依所规定的配比科重，然后置于搅拌槽中以低速电动搅拌器充分均匀的搅拌，一次的搅拌量为在可使用时间之施工量，超过可使用时间的材料不可再使用。
??
